コンクリートや石材をディスクグラインダーで切るなら、用意しておきたいのがマキタの集塵カバー。
ダイヤモンドホイールのまわりを覆って集塵機へつなげば、細かな粉じんが作業場へ広がるのを抑えやすくなる頼れるアクセサリーですよね♪
でも、いざ探してみると、「100mm用と100／125mm兼用はどっち？」とか、「集塵カバーと集塵アタッチメントは何が違う？」と、選び方に迷ってしまう方も多いはず。
ドリボー 部品番号や用途を間違えると、本体へ取り付けられなかったり、使いたい砥石をカバー内へ収められなかったりすることも。
ドリボー そこでこの記事では、マキタのディスクグラインダー用集塵カバーの選び方を、切断用と面研削用の違い・本体サイズ・集塵機との接続まで含めて解説し、代表的な6部品を用途別に紹介します！
この記事を読めば、手持ちの本体と作業に合う集塵カバーや集塵アタッチメントを確認できますよ。
商品ページでは「マキタのサンダー用集塵カバー」と案内されることもありますが、この記事では対象が分かるよう「ディスクグラインダー用」に統一して解説します。
マキタの集塵機付きディスクグラインダーを探している方も、本体・カバー・ホース・集塵機を別々に組み合わせる製品があることを押さえておきましょう。
というわけでこの記事は、「マキタのディスクグラインダー用集塵カバーの選び方！適合機種と取り付け方も解説」について書きました。
この記事がおすすめな人
- マキタのディスクグラインダーでコンクリートや石材を加工する方
- 手持ちの本体に適合する集塵カバーを探している方
- ダイヤモンドホイール用とカップダイヤ用の違いを知りたい方
- 集塵アタッチメントとホースの接続方法を確認したい方
- 粉じん対策と安全上の注意をまとめて押さえたい方
マキタの集塵カバーは本体型番と作業から選ぶ
先に結論をまとめます。

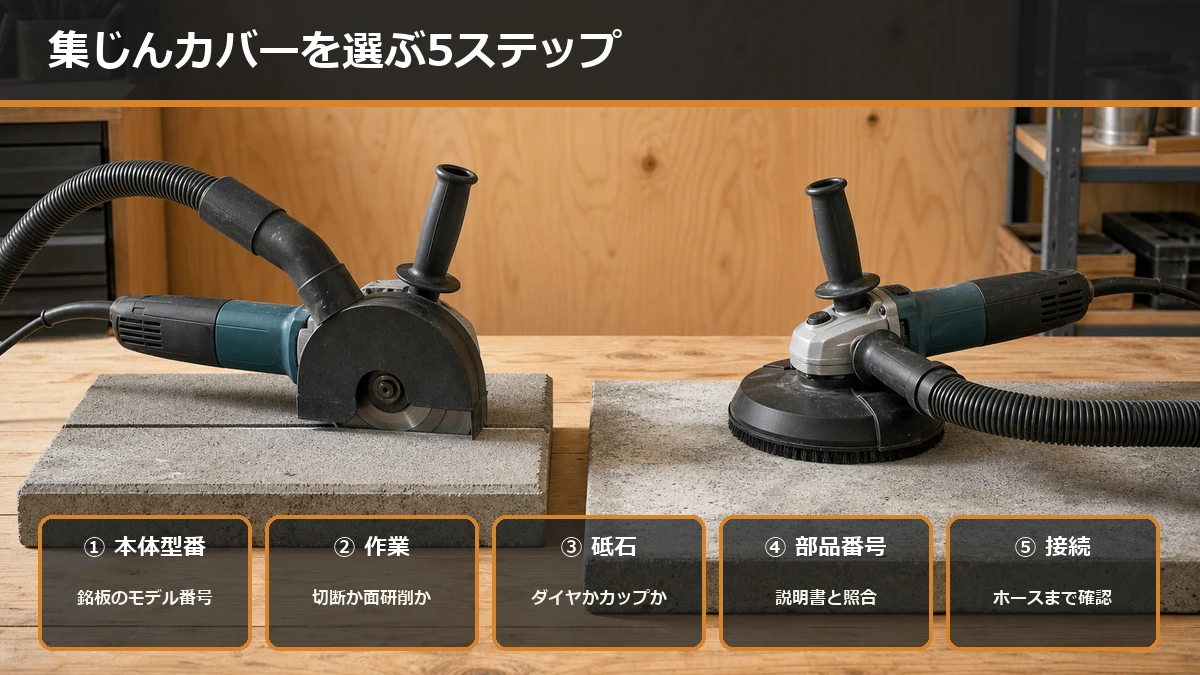

集塵カバーを選ぶ順番は、「本体型番→作業→砥石→部品番号→ホース」の5段階です。
図解の順に確認すれば、サイズだけが合って用途の違うカバーを買ってしまう失敗を防ぎやすくなります。
| 確認する項目 | チェックする内容 |
|---|---|
| 本体型番 | GA017G、GA018G、GA412D、9533Bなどのモデル番号 |
| 作業 | コンクリート・石材の切断か、表面の面研削か |
| 砥石 | ダイヤモンドホイールか、カップダイヤモンドホイールか |
| 集じん部品 | 本体説明書に記載された部品番号 |
| 接続 | ノズル・カフス・ホース・集じん機の組み合わせ |
同じ100mm本体でも、ダイヤモンドホイールで切る場合とカップダイヤで面を削る場合では、選ぶカバーが変わります。
「100mm用なら何でも付く」と考えず、本体のモデル番号と別販売品一覧を照らし合わせるのが最初の一歩です。
ドリボー 集塵カバーと集塵アタッチメントの違い
マキタの資料では、「集じんカバー」と「集じんアタッチメント」の両方が登場します。
名前が似ているため迷いやすいところですが、購入時に大切なのは呼び方よりも、本体の取扱説明書で指定されている部品番号。
集塵カバーは砥石まわりを広く覆う
集塵カバーは、ダイヤモンドホイールやカップダイヤのまわりを囲い、発生した粉じんをノズル側へ導く部品です。
切断用にはA-67561やA-58182、面研削用にはA-55158やA-58176が用意されています。
透明部分を備えたタイプでも、カバーを付けると本体だけの状態より先端まわりが大きくなる点には注意が必要。
狭い場所で使うなら、取り付け後にカバーとホースを動かせる空間まで確保しておきましょう。
集塵アタッチメントは本体世代と接続部品を確認する
198413-8や194234-6は、ダイヤモンドホイールを使った切断時に集塵機へつなぐための集じんアタッチメントです。
アタッチメントだけで接続が完了するとは限らず、フロントカフスやホースを組み合わせる場合があります。
古い取扱説明書と集塵機側の接続表で部品番号が異なるモデルもあるため、手元の本体説明書を起点に確認するのが確実です。
ドリボー マキタのディスクグラインダー用集塵カバーの選び方
ここからは、購入前に押さえたい4つのポイントを順番に解説します。
切断用か面研削用かを決める
最初に分けたいのが、作業の方向。
ダイヤモンドホイールでコンクリートや石材へ切り込みを入れるなら、切断用の集塵カバーや集塵アタッチメントを選びます。
カップダイヤモンドホイールを面へ当て、表面を削る作業ならカップダイヤ用です。
- 切断用： 材料へ線状の切り込みを入れる作業。A-67561、A-58182、198413-8、194234-6などを本体型番から確認する。
- 面研削用： コンクリート表面を広く削る作業。100mm用A-55158、125mm用A-58176などが候補。
砥石の外径が同じでも、切断用と面研削用ではカバーの形と役割が違います。
ドリボー 100mm・125mm・180mmを本体型番と一緒に確認する
次に確認したいのが、本体のサイズとモデル番号です。
マキタGA017Gの取扱説明書では、ダイヤモンドホイール用にA-67561、カップダイヤ用にA-55158が指定されています。
125mmのGA018Gでは、切断用がA-58182、面研削用がA-58176という組み合わせ。
180mmのGA7061F・GA7011C・GA7020には、集じんアタッチメント194234-6が案内されています。
同じマキタ製でも、本体サイズやベアリングボックスの形が違えば集じん部品は共用できません。
取扱説明書の別販売品一覧で部品番号を照合する
適合確認の基準にしたいのが、本体の取扱説明書です。
製品名だけで検索すると、外観の似た旧部品や別サイズも候補に出てきます。
本体の銘板でモデル番号を確認し、取扱説明書の「別販売品」「集じん作業」「集じん機への接続」といった項目を開きましょう。

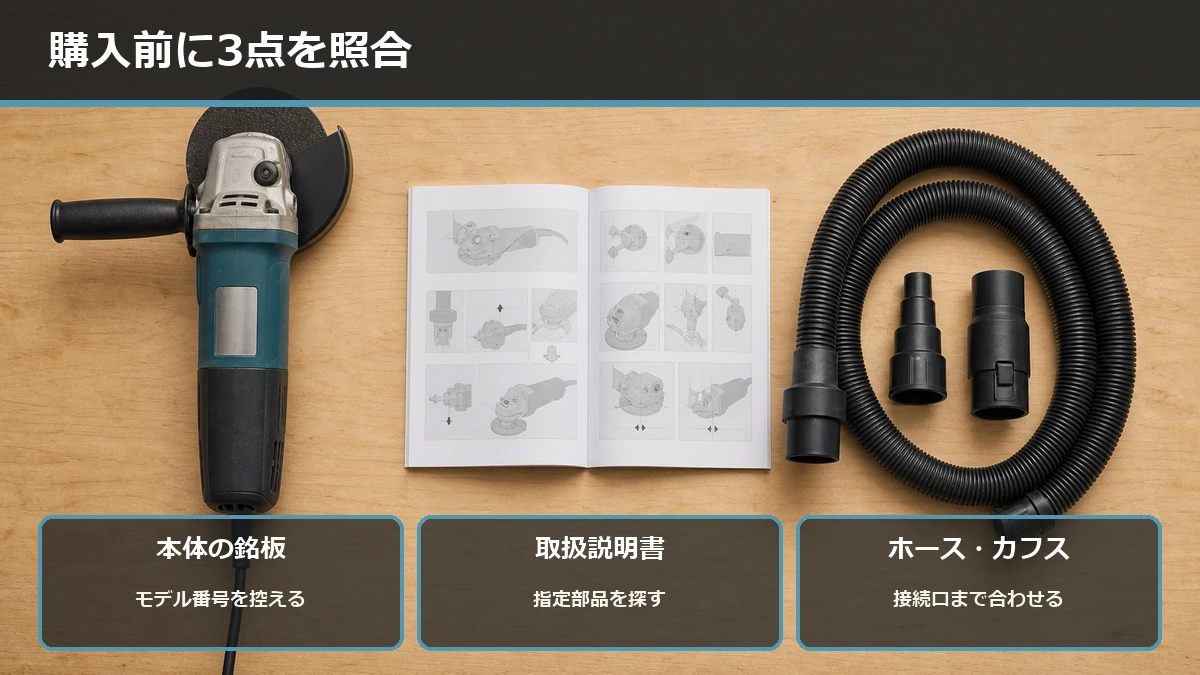

図解のように、本体・カバー・ホースの3点をつなげて考えると、部品単体を買ったあとで接続できない失敗を減らせます。
説明書に複数の部品番号が載っている場合は、使用する砥石と集じん機の型番まで販売店へ伝えて確認してください。
ホース・カフスまで含めて接続を考える
集塵カバーを本体へ取り付けても、集塵機へつながらなければ粉じんを吸い出せません。
サンダーと集塵機をカバー経由でつなぐときは、4つの部品を別々に考えず、ひとつの接続経路として確認しましょう。
たとえばマキタの集塵機接続表では、198413-8にフロントカフス22と内径28mmのホースを組み合わせる例が案内されています。
いっぽう、カバーによっては接続するホース径やカフスが異なることも。
ホースの内径だけでなく、先端カフスの形と集塵機側の差し込み口まで確認しておくと安心です。
マキタの集塵カバー・集塵アタッチメントを一覧で
代表的な6部品を、向いている作業と選ぶポイントで整理しました。
この表は順位ではなく、手持ちの本体と作業から適合候補を探すための一覧です。
| 外観 | 商品名 | 向いている用途 | 選ぶポイント | 購入先 |
|---|---|---|---|---|
 | マキタ A-67561 | 100mm機での切断 | ダイヤモンドホイール用 | |
 | マキタ A-58182 | 100／125mm機での切断 | 本体説明書で適合確認 | |
 | マキタ A-55158 | 100mm機での面研削 | カップダイヤ用 | |
 | マキタ A-58176 | 125mm機での面研削 | カップダイヤ用 | |
 | マキタ 198413-8 | 100mm系の切断 | カフスとホースも確認 | |
 | マキタ 194234-6 | 180mm機での切断 | GA7061Fなど大径機向け |
用途別に確認したいマキタの集塵カバー・アタッチメント
ここからは、6部品の役割と確認ポイントをひとつずつ紹介します。
それでは、用途別にマキタの集塵カバーと集塵アタッチメントを紹介していきます。
マキタ 100mmダイヤモンドホイール用集じんカバー A-67561
100mm機でコンクリートや石材を切りたい方が最初に確認したいのが、「 マキタ 100mmダイヤモンドホイール用集じんカバー A-67561 」です。
マキタGA017Gの取扱説明書では、ダイヤモンドホイール使用時の別販売品としてA-67561が指定されています。
同じ100mm用でも、カップダイヤで面を削るA-55158とは用途が別。溝入れや切り込み作業をしたい方は、まずこちらの部品番号を本体説明書と照合しましょう。
カバーを付けると先端まわりの外形が大きくなるため、壁際や狭い場所では取り回しを確認してから作業するのが大切です。
ドリボー 「 マキタ A-67561 」は、適合する100mm機でダイヤモンドホイール切断の粉じんを抑えたい方に向く集じんカバーです♪
マキタ 100／125mmダイヤモンドホイール用集じんカバー A-58182
125mm機を含めて切断用カバーを探している方が確認したいのが、「 マキタ 100／125mmダイヤモンドホイール用集じんカバー A-58182 」です。
マキタGA018Gの取扱説明書では、ダイヤモンドホイール用の集じんカバーとしてA-58182が記載されています。
公式カタログでは100／125mm兼用と案内されていますが、すべての100mm・125mm機へ付くという意味ではありません。
本体のベアリングボックスや取り付け部が適合する必要があるため、購入前にモデル番号と部品番号をセットで確認してください。
ドリボー 「 マキタ A-58182 」は、適合する125mm機を中心にダイヤモンドホイール切断へ集じん機をつなぎたい方の候補です♪
マキタ 100mmカップダイヤ用集じんカバー A-55158
100mm機でコンクリート表面を削る方が確認したいのが、「 マキタ 100mmカップダイヤ用集じんカバー A-55158 」です。
A-55158は、線状に切り込むダイヤモンドホイール用ではなく、カップダイヤで面を削る作業向け。
マキタの集塵機接続表では、GA4031〜GA4034やGA403D・GA404D・GA407D・GA408Dなどの100mm機に対するカップダイヤ用カバーとして案内されています。
表面の段差や付着物を削る場面では、カバーのブラシや先端部が材料へどう当たるかも作業前に確認しましょう。
ドリボー 「 マキタ A-55158 」は、適合する100mm機でカップダイヤを使った面研削の粉じんを抑えたい方に向く集じんカバーです♪
マキタ 125mmカップダイヤ用集じんカバー A-58176
125mm機で面研削を進めたい方が確認したいのが、「 マキタ 125mmカップダイヤ用集じんカバー A-58176 」です。
GA018Gの取扱説明書では、125mmカップダイヤ用集じんカバーとしてA-58176が指定されています。
品番の近いA-58182はダイヤモンドホイールでの切断用。末尾の数字まで確認し、作業の違うカバーを取り違えないことが大切です。
125mmクラスは100mmより本体も先端部も大きくなるため、作業場所の広さと保持姿勢までイメージして選びましょう。
ドリボー 「 マキタ A-58176 」は、適合する125mm機でカップダイヤの面研削を行う方に向く集じんカバーです♪
マキタ 集じんアタッチメント 198413-8
9533シリーズやGA40xx系の100mm機を使っている方が確認したいのが、「 マキタ 集じんアタッチメント 198413-8 」です。
マキタの集塵機接続表では、GA4031〜GA4034、9533シリーズ、9539B、GA4041C、GA400D〜GA408Dなどのダイヤモンドホイール使用時に案内されています。
接続例にはフロントカフス22と内径28mmのホースも含まれるため、アタッチメントだけを買えば完了とは限りません。
旧型本体の説明書では別の部品番号が載っている場合があります。番号が食い違うときは自己判断で代用せず、本体型番・砥石・集塵機型番を販売店へ伝えて確認してください。
ドリボー 「 マキタ 198413-8 」は、適合する100mm機と集じん機をホースでつなぎたい方に向く集じんアタッチメントです♪
マキタ 180mm用集じんアタッチメント 194234-6
180mmの大径機でダイヤモンドホイールを使う方が確認したいのが、「 マキタ 180mm用集じんアタッチメント 194234-6 」です。
マキタの接続表では、180mmディスクグラインダーGA7061Fと、電子ディスクグラインダーGA7011C・GA7020に対応する部品として記載されています。
100mmや125mm用の部品を流用するものではなく、大径機で切り込み作業をするための専用候補。
本体もアタッチメントも大きくなるため、ホースに引っ張られない作業スペースを確保し、両手で安定して保持できる姿勢を整えましょう。
ドリボー 「 マキタ 194234-6 」は、GA7061Fなど適合する180mm機で切断時の粉じん対策をしたい方に向く集じんアタッチメントです♪
マキタの集塵カバーの取り付け方
取り付け方法は部品と本体によって異なるため、ここでは共通する確認手順を整理します。
マキタ製サンダーの集塵カバーの付け方を確認するときも、商品写真だけで判断せず、付属の説明書を優先してください。
作業前には、本体と集じん部品の取扱説明書を手元へ用意してください。
電源を切り、プラグまたはバッテリーを外す
最初に本体のスイッチを切ります。
コード式は電源プラグをコンセントから抜き、充電式はバッテリーを本体から取り外しましょう。
スイッチが偶然入って先端工具が回転する事故を防ぐため、取り付け・取り外しの前に必ず行う準備です。
指定位置へカバーを固定する
本体のホイールカバーや先端工具を、使用する集じん部品の説明書に従って取り外します。
マキタの100／125mmダイヤモンドホイール用集じんカバーには、ベアリングボックスの凹部とカバー側の突起を合わせ、ロック解除用レバーで固定するタイプがあります。
固定後はカバーを軽く動かし、外れたり大きくガタついたりしないことを確認してください。
ダイヤモンドホイールと切り込み位置を確認する
カバーを固定したら、指定されたフランジとダイヤモンドホイールを正しい向きで取り付けます。
刃がカバーへ触れていないか、必要な切り込み深さに調整できるかを、電源を外したまま確認しましょう。

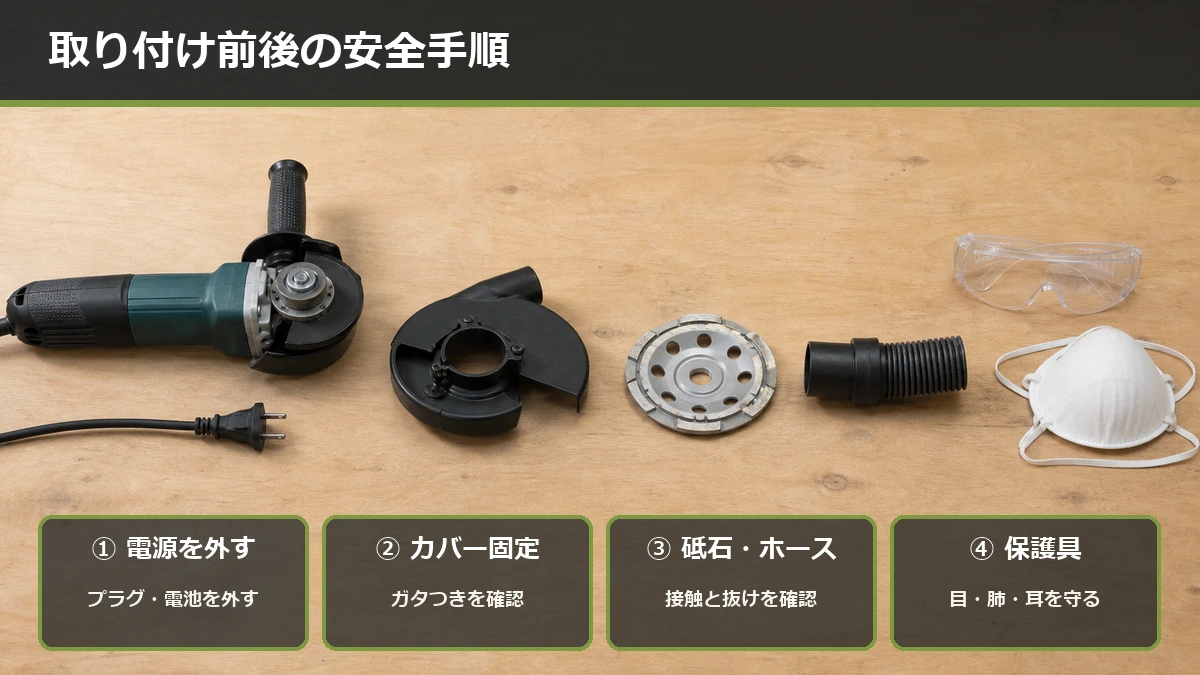

図解のとおり、通電するのはカバー・砥石・ホースの固定をすべて確認したあとです。
ホースを接続して試運転する
カバーのノズルへ指定されたホースやカフスを接続し、反対側を集塵機へつなぎます。
ホースが刃へ近づかず、本体を動かしても抜けない位置へ取り回すのがポイント。
周囲に人がいないことを確認し、材料へ当てる前に短時間の試運転を行いましょう。
異音・強い振動・カバーへの接触があれば、すぐに停止して取り付けをやり直してください。
集塵機へ接続するときの安全上の注意
集塵カバーは粉じん対策に役立ちますが、どの作業でも集塵機を接続できるわけではありません。
マキタのディスクグラインダーを集塵機付きの構成にするときは、吸い込む粉じんの種類まで確認する必要があります。
ここは購入前に必ず押さえておきたいポイントです。
火花が出る作業では集塵機を使わない
マキタの取扱説明書では、火花が発生する作業で集じん機を使用しないよう警告しています。
吸い込んだ火花が集塵機内部へ入り、けが・故障・火災につながるおそれがあるためです。
今回紹介した集じんカバーやアタッチメントは、ダイヤモンドホイールやカップダイヤを使うコンクリート・石材作業を中心に適合を確認してください。
金属用の切断砥石・研削砥石で火花が出る作業へ、集塵機を安易につながないことが大切です。
ドリボー 防じんマスク・保護メガネ・耳栓を併用する
カバーを付けても、粉じんを完全になくせるわけではありません。
保護メガネ、防じんマスク、耳栓やイヤーマフを着用し、周囲への飛散を抑える養生も行いましょう。
長い髪やゆるい衣服は回転部へ巻き込まれないよう整え、材料はクランプなどで固定します。
アスベストの周辺や除去作業に使わない
マキタは集じんカバーの案内で、アスベスト周辺の環境や除去作業に使用しないよう警告しています。
古い建材へ手を入れる前には、対象材料に石綿が含まれていないかを確認してください。
判断できない建材を自己判断で切断・研削せず、必要に応じて専門業者へ相談しましょう。
マキタのディスクグラインダー用集塵カバーでよくある質問
集塵カバーを付ければ、普通の掃除機へ接続できますか？
接続口が近い大きさでも、そのまま使えるとは限りません。
カバー側のノズル、カフス、ホース、集塵機側の接続口を取扱説明書で照合してください。
粉じんの種類に対応していない家庭用掃除機へ、自己判断で接続するのも避けましょう。
100mm用カバーは、すべての100mmマキタ製品へ付きますか？
すべての100mm機へ共通ではありません。
同じ外径でも、本体世代や取り付け部、使用する砥石によって指定部品が変わります。
本体のモデル番号を確認し、取扱説明書に記載された部品番号から選んでください。
集塵カバーと通常のホイールカバーは同じものですか？
役割が異なります。
通常のホイールカバーは破片や火花などから作業者を守るための保護部品で、集塵カバーは粉じんを集塵機へ導く構造を備えた部品です。
どちらも指定外の部品で代用せず、作業と先端工具に合うものを取り付けましょう。
9533BにはA-67561と198413-8のどちらを選びますか？
本体の製造時期や参照する説明書、使うダイヤモンドホイール、接続する集塵機によって確認が必要です。
9533シリーズの取扱説明書と集塵機側の接続表では、異なる部品番号が登場します。
本体銘板のモデル番号を控え、マキタ販売店へ砥石と集塵機の型番も伝えて確認するのが安全です。
マキタのディスクグラインダー用集塵カバー：まとめ
この記事は「マキタのディスクグラインダー用集塵カバーの選び方！適合機種と取り付け方も解説」について書きました。
集塵カバーは、本体型番・切断か面研削か・砥石・部品番号・ホース接続の5つを順番に確認して選ぶのが大切なポイント。
100mmの切断用ならA-67561、125mmを含む切断用ならA-58182、カップダイヤでの面研削なら100mm用A-55158か125mm用A-58176が代表候補です。既存の100mm機には198413-8、180mm機には194234-6もあるため、本体説明書の指定を優先しましょう。
迷ったときは、「サイズが同じだから付くだろう」と決めず、本体型番と砥石を販売店へ伝えて適合を確認するのが安心です。
ドリボー 今回ご紹介した確認手順を参考に、手持ちのマキタ製ディスクグラインダーへ合う集塵カバーを見つけてください♪
