棚や作業台、小屋の下地を組み立てるなら、木材同士の固定で頼りになるのがコーススレッド。
インパクトドライバーで締め込みやすく、木工DIYから大きな造作まで出番の多いビスですよね♪
でも、いざ探してみると、「長さは板厚の何倍を選べばいい？」とか、「太さや下穴径はサイズ表のどこを見ればいい？」と、コーススレッドの規格に迷ってしまう方も多いはず。
ドリボー 長さを間違えると先端が板の裏へ飛び出し、太すぎるビスを薄板や端部へ打つと木割れにつながることも。
ドリボー そこでこの記事では、コーススレッドのサイズ表と規格の読み方を整理し、長さ・太さ・全ねじと半ねじ・下穴の選び方まで解説します！
筆者自身も、普段の木工製作ではスリムビス、小屋の製作では太いビスを使い分けてきました。初心者の頃に先端を貫通させた経験や、薄板の木割れを避けるため下穴を使ってきた実感も交えてお伝えします。
この記事を読めば、箱やメーカー公式表の数字を読み取り、板厚と作業場所に合うコーススレッドを選べますよ♪
というわけでこの記事は、「コーススレッドのサイズ表・規格を解説！長さ・太さ・下穴径の選び方」について書きました。
この記事がおすすめな人
- コーススレッドのサイズ表や規格の読み方を知りたい方
- 板厚に合う長さを選び、裏側への貫通を防ぎたい方
- 薄板や木材の端で木割れした経験がある方
- 全ねじと半ねじ、コーススレッドとスリムビスを使い分けたい方
- 150という表記が長さなのか入数なのか迷っている方
コーススレッド選びの結論
コーススレッドは、全長だけで決めず、次の順番で確認すると失敗を減らせます。
| 確認する項目 | 見る場所 | 選ぶときの判断 |
|---|---|---|
| 呼び径 | 「3.8×38」の前側 | 太さと木割れのしやすさを考える |
| 全長 | 「3.8×38」の後ろ側 | 取付材の厚みと裏側への貫通を確認 |
| ねじ部長さ | メーカーの寸法表 | 固定材へねじ山が入る範囲を見る |
| 全ねじ・半ねじ | 商品名・寸法表 | 材料を引き寄せたいかで選ぶ |
| 頭径 | メーカーの寸法表 | 金具穴や頭の沈み込みを確認 |
| 下穴 | パッケージ・注意事項 | 薄板、端部、硬い木では特に検討 |
ドリボー 同じ「コーススレッド」でも、呼び径やねじ部長さは製品系列によって異なります。手元の箱とメーカー公式表を照合することが、サイズ選びの出発点です。
コーススレッドのサイズ表・規格
下表は、ダイドーハントの「コーススレッドEX」に掲載されている公式寸法です。
コーススレッド全体に共通する規格表ではなく、一つの製品系列を例に、数字の読み方を確認するための表としてご覧ください。
| 呼び径×全長（mm） | ねじ形状 | ねじ部（mm） | 頭径（mm） |
|---|---|---|---|
| 3.8×25 | 全ねじ | 19 | 8.2 |
| 3.8×28 | 全ねじ | 22 | 8.2 |
| 3.8×32 | 全ねじ | 26 | 8.2 |
| 3.8×38 | 全ねじ | 32 | 8.2 |
| 3.8×41 | 全ねじ | 36 | 8.2 |
| 3.8×45 | 全ねじ | 39 | 8.2 |
| 3.8×51 | 全ねじ | 45 | 8.2 |
| 3.8×57 | 全ねじ | 51 | 8.2 |
| 4.2×65 | 半ねじ | 45 | 8.2 |
| 4.2×75 | 半ねじ | 49 | 8.2 |
| 4.5×90 | 半ねじ | 59 | 8.4 |
| 4.5×100 | 半ねじ | 59 | 8.4 |
| 5.1×120 | 半ねじ | 59 | 9.3 |

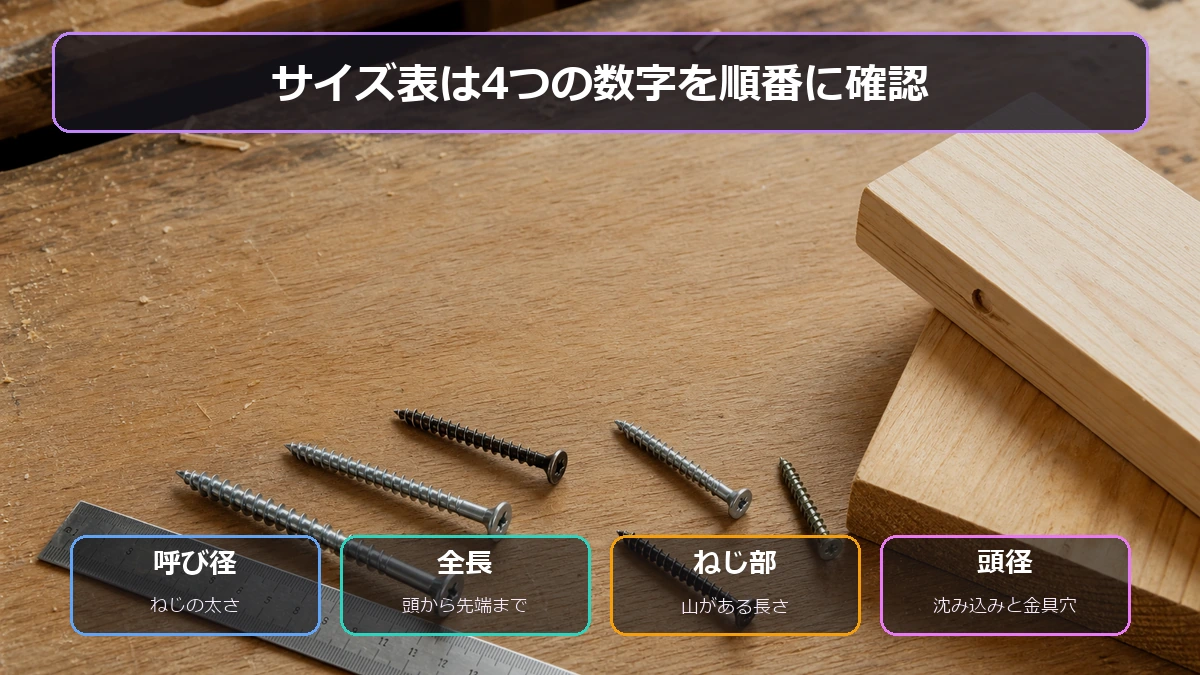

サイズ表では、呼び径と全長だけでなく、ねじ山がある範囲と頭の直径まで確認すると読み違いを減らせますよ♪
「3.8×38」は太さ3.8mm・全長38mm
「3.8×38」と書かれている場合、前の3.8が呼び径、後ろの38が全長です。
呼び径はビスの太さを比べる目印になり、全長は頭から先端までの長さを示します。
ただし、呼び径と下穴径は同じ意味ではありません。下穴は木材の硬さや割れやすさ、製品の先端形状まで見て決めましょう。

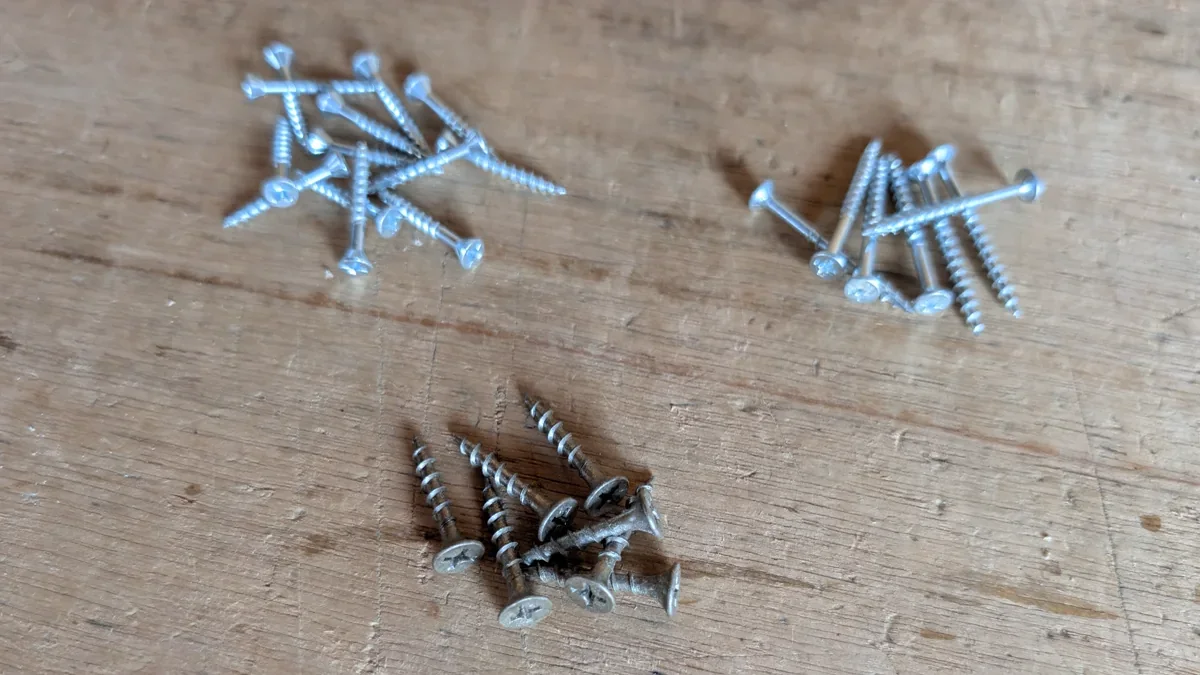

写真のように並べて比べると、同じ木工用のビスでも軸の太さや全長が違うことを確認できます。箱の数字だけで迷ったときは、使う板材へ実物を当てながら選びましょう♪
ねじ部長さは全長と同じとは限らない
半ねじでは、頭側にねじ山のない軸部分があります。
たとえば表の4.2×65mmは全長65mmですが、ねじ部は45mm。長さだけを見ていると、固定材へどの範囲までねじ山が入るのかを読み違えることがあります。
ドリボー 頭径は金具穴と仕上がりに関わる
コーススレッドの頭径は、金具の穴へ収まるか、木材へどの程度沈むかを判断する数字です。
頭径が金具穴より小さすぎると十分に押さえられず、大きすぎると穴へ収まりません。金具を固定するときは、ビスの呼び径だけでなく頭径も照合してください。
JIS規格だけでなくメーカーの製品表を確認する
「コーススレッド JIS規格」で探す場合も、商品名だけから共通寸法を当てはめないことが大切です。
メーカー公式ページでは、JIS適合品を「JISドリルねじ」のように明記する製品がある一方、コーススレッドは製品系列ごとの呼び径・全長・ねじ部・頭径で案内されています。
この記事では一律のJIS寸法を当てはめず、購入するメーカーの公式規格表とパッケージ表示を確認する方法をおすすめします。
コーススレッドの長さの選び方

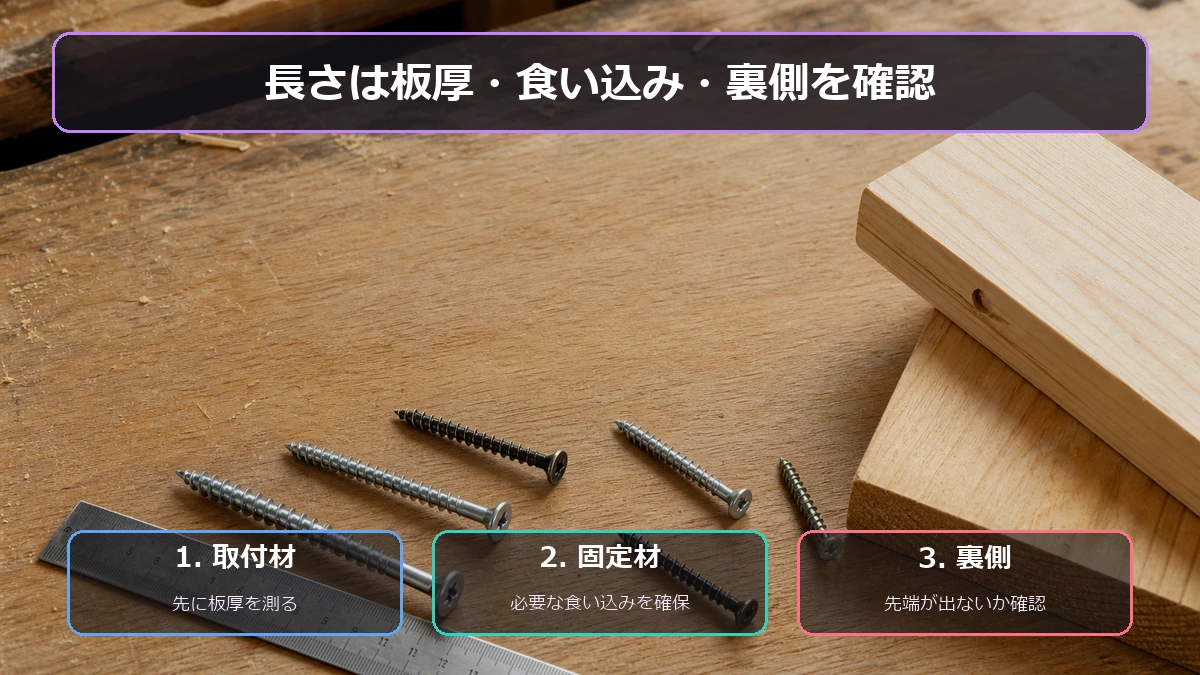

長さ選びで確認したいのは、取付材の厚み、固定材へ入る長さ、裏側の余裕です。
「板厚の何倍」と一つの式だけで決めると、固定材が薄いときに先端が飛び出したり、必要な食い込みを確保できなかったりします。
実際に締める前にビスを材料の側面へ当て、先端がどこまで届くかを見るだけでも、長さの選び間違いを減らせます。
取付材の厚みを最初に測る
最初に測るのは、ビス頭が当たる側の取付材です。
全長から取付材の厚みを引くと、固定材側へ入る長さの目安が分かります。ただし、頭が木材へ沈む製品では先端位置も変わるため、計算だけで終えず実物を当てて確認しましょう。
固定材へねじ山が入る範囲を見る
部材を支える側の固定材には、ねじ山が入る長さを確保します。
必要な長さは木材の種類、接合方法、荷重、使用するビスで変わるため、メーカーや設計図で指定がある場合はそちらが優先です。
特に小屋など強度が必要な造作では、一般的なDIYの目安だけで構造用のビスを決めないでください。
裏側へ先端が出ないか確認する
筆者もDIY初心者の頃は、板厚に対して長すぎるビスを選び、先端を裏側へ貫通させたことがあります。
それ以降は、2枚の板を重ねた厚みとビスの全長を比べ、締める前に裏側へ出ない長さかを確認するようになりました。
ドリボー

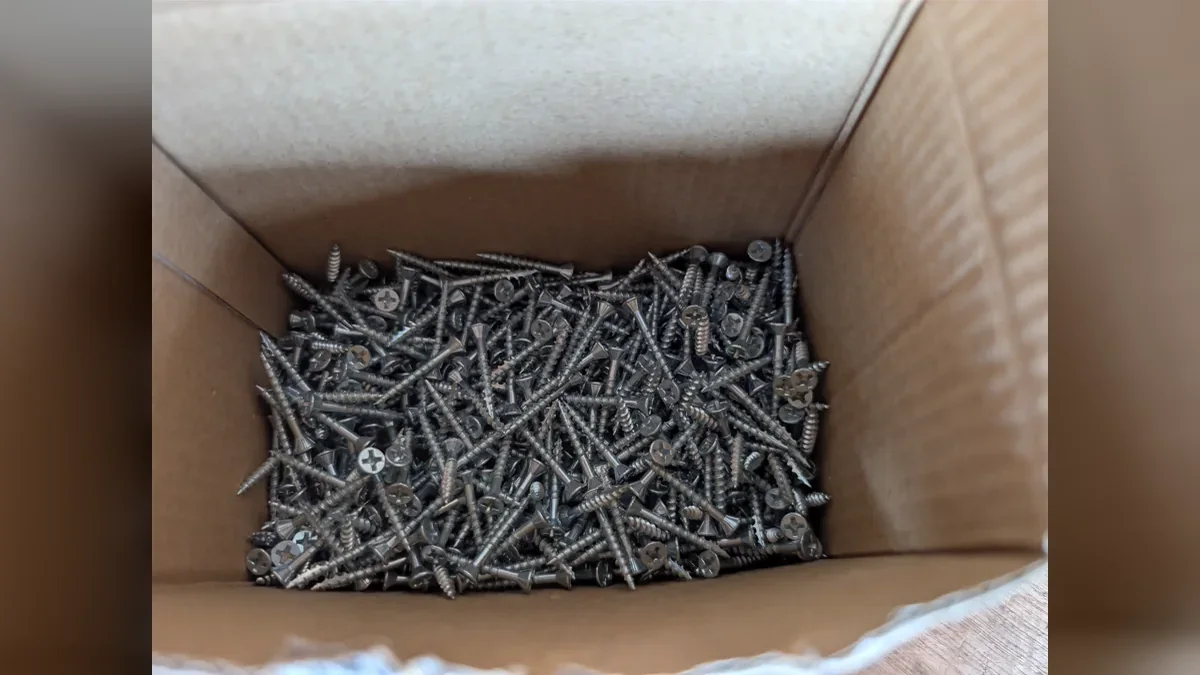

長さの異なるビスが混ざっていると、見た目だけで選んだ1本が板厚に合わないこともあります。締める前に材料の側面へ当て、先端がどこまで届くか確かめるひと手間が大切ですよ。
貫通すると見た目を損なうだけでなく、飛び出した先端へ手が触れる危険もあります。迷ったときは一段短い候補も用意し、端材で保持具合を試しましょう。
コーススレッドの太さの選び方
太いコーススレッドは大きな造作で候補になりますが、細い板や木材の端へ打つほど木割れへ注意が必要な場面。
筆者は小屋製作では太いビスを使う一方、普段の木工では細軸のスリムビスをよく使っています♪
薄い板材にはスリムビスも比べる
若井産業の公式カタログでは、一般的なコーススレッドに3.8mm径からの製品がある一方、スレンダースレッドには3.3mm径の細軸サイズを掲載。
細いビスなら必ず割れないわけではありませんが、薄板や細い部材では、太いコーススレッドだけに絞らず スリムビス も候補にすると選びやすくなりますよ♪
コーススレッドと木ねじ・スリムビスの違いでは、3種類の形状と向いている作業を用途別に整理しています。
太いビスは下穴と材料の端からの距離を確認する
ビスが太くなるほど、木材の繊維を押し広げる影響も大きくなる傾向。
薄い板、木材の端に近い場所、硬い木へ使う場合は、いきなり本番材へ打ち込まず、下穴と端材テストを組み合わせましょう。
ドリボー コーススレッドの下穴表
コーススレッドの下穴は、呼び径だけで一律に決められません。

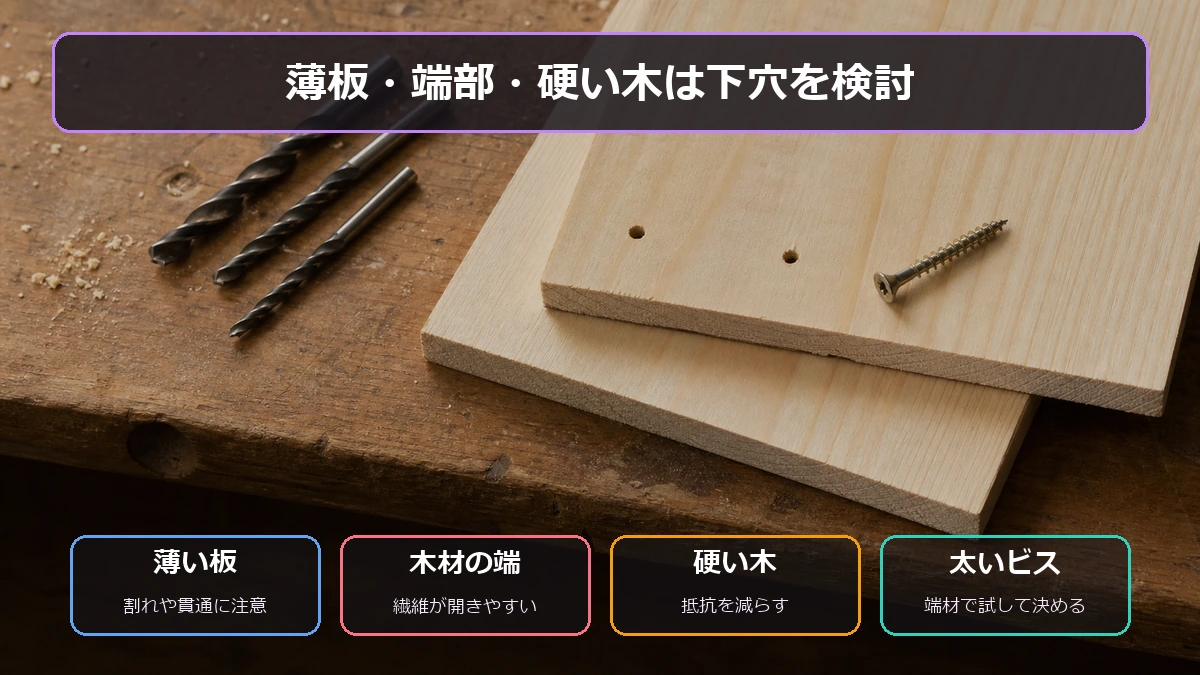

木材の硬さ、板厚、端からの距離、ビスの先端形状によって変わるため、まず次の表で「下穴を使う場面」を判断してください。
| 使用条件 | 下穴の判断 | 確認したいこと |
|---|---|---|
| 薄い板材 | 開ける方向で検討 | 板厚、端からの距離、裏側への貫通 |
| 木材の端に近い | 開ける方向で検討 | 繊維が開かないか端材で試す |
| 硬い木材 | メーカーも下穴を推奨する場合がある | パッケージの下穴指示と深さ |
| 太く長いビス | 開ける方向で検討 | 締め付け抵抗とビス折れ |
| 柔らかい木の中央 | 製品表示を確認して試す | 先端形状と木割れの有無 |
| 下穴不要設計のビス | 製品の適用条件を優先 | 木材の種類、端部で使えるか |
このコーススレッド下穴表は、固定の下穴径を示すものではなく、下穴が必要になりやすい条件を整理した判断表です。
万能な数値を覚えるより、「割れやすい条件では下穴を使い、同じ材料の端材で確かめる」と考えるほうが実作業へ合わせやすくなります♪
下穴径はビスより少し細いキリから確認する
マキタの取扱説明書では、木ネジを締め付ける際、木ネジの径より少し細いキリで下穴を開けるよう案内されています。
ただし、コーススレッドは製品ごとに呼び径や先端形状が異なります。パッケージに下穴径の指定があれば、その数値を優先してください。
指定がない場合は、本番材と同じ端材へ試し穴を開け、木割れせず、ねじ山が木材へ掛かることを確認します。
薄板と端部は下穴を優先する
薄い板材はビスで押し広げられる余裕が少なく、木材の端は繊維が外側へ開きやすい場所です。
筆者の木工でも、薄板や端へ近い位置では割れることがあるため、下穴を開けてから締める場面が多くあります。
薄板へ使うときは、手元にあるビスから細いものを選ぶだけで終わらせず、板の端から離せるか、下穴を併用するかまで考えると木割れを減らせますよ♪
下穴だけで不安な場合は、細いスリムビスへ替える、打つ位置を端から離す、材料をクランプで密着させる方法も合わせて検討しましょう。
下穴の深さも確認する
下穴は入口だけを浅くさらうのではなく、ビスが進む範囲と製品の指示を見て深さを決めます。
浅すぎると先端側で抵抗が増え、深すぎたり太すぎたりすると必要な保持力を得にくくなることも。
ドリボー 全ねじと半ねじの違い
全ねじは頭の近くまでねじ山があり、半ねじは頭側にねじ山のない軸部分。
ダイドーハントは、半ねじには材料を引き寄せる働きがあり、初心者にも扱いやすい選択肢と案内しています。
| 種類 | 形状 | 向いている考え方 |
|---|---|---|
| 全ねじ | 頭側までねじ山がある | 材料を密着させた状態で固定する |
| 半ねじ | 頭側にねじ山のない部分がある | 取付材を固定材へ引き寄せたい |
全ねじで部材の間に隙間ができた場合は、無理に締め続けず、いったん取付材へビスを通してから部材を密着させる方法も有効です。
コーススレッドと木ねじ・スリムビスは、太さだけでなく、ねじ山や先端形状、使う材料まで見て選び分けましょう♪
コーススレッド150mmを探すときの注意
商品表に「150」とあっても、全長150mmとは限りません。
メーカーの規格表では、長さとは別に1箱の入数が掲載されており、「150本」を「150mm」と読み違えやすい場合があります。
若井産業の標準的なコーススレッド掲載表では全長120mmまでの製品があり、同じ行や近い列に箱の入数も並びます。150mmを探すときは、次の4点を確認しましょう。
- 単位が「mm」か「本」か
- 全長とねじ部長さのどちらか
- 呼び径が用途に合うか
- 一般木工用か、長尺・構造用途向けの製品か
長いビスほど締め付け抵抗と貫通の確認が重要です。小屋などの造作へ使う場合は、長さだけで代用せず、設計や金物メーカーが指定する種類を優先してください。
コーススレッド選びでよくある失敗
全長だけを見てねじ部を確認しない
半ねじは全長とねじ部長さが異なります。
固定材へどこまでねじ山が入るのかを確認し、パッケージにねじ部長さがなければメーカー表を調べましょう。
板厚を測らず裏側へ貫通させる
ビスを締める前に、取付材と固定材を重ねた厚みを測ります。
裏側が化粧面、手で触れる場所、配線や設備がある場所では、先端位置の確認を省かないでください。
薄板へ太いビスを下穴なしで打つ
薄板や端部では、太いビスをそのまま打つと木割れすることがあります。
下穴、スリムビス、打つ位置の変更を組み合わせ、同じ端材で1本試してから作品へ使いましょう。
インパクトを最後まで全開で回す
コーススレッドの頭が木材へ近づいたら、トリガーを緩めて回転を落とします。
最後まで強く回し続けると、頭が深く沈む、十字穴が傷む、ビスが折れるといった失敗につながることも。
インパクトドライバーの使い方では、低速で締め始め、着座前に回転を落とす手順を詳しく解説しています。
コーススレッドのサイズでよくある質問
コーススレッドでよく使うサイズは？
メーカーの標準ラインには25mm、32mm、38mm、45mm、51mm、65mmなど複数の長さがあります。
ただし、よく売られている長さが自分の材料に合うとは限りません。取付材の厚み、固定材へ入る長さ、裏側の余裕から選んでください。
コーススレッドの頭径はどこで確認する？
箱に載っていない場合は、メーカー公式の寸法表で確認します。
金具を固定するなら、金具穴の直径とビス頭の直径を照合し、頭が抜けたり穴へ収まらなかったりしない組み合わせを選びましょう。
下穴は必ず必要？
すべてのコーススレッドに下穴が必要とは限りません。
下穴不要を案内する製品もありますが、薄板、木材の端、硬い木、太いビスでは木割れや締め付け抵抗を考えて下穴を検討します。
コーススレッドはインパクトドライバーで締められる？
対応するビットと本体を使えば、インパクトドライバーで締められる製品もあります。
ネジ頭へ合う番手のビットを奥まで入れ、低速でまっすぐ締め始めてください。ビット選びはなめにくいプラスビットの選び方も参考になりますよ♪
参考にしたメーカー公式情報
コーススレッドのサイズ表・規格：まとめ
この記事は「コーススレッドのサイズ表・規格を解説！長さ・太さ・下穴径の選び方」について書きました。
コーススレッドは、呼び径×全長だけでなく、ねじ部長さ・全ねじと半ねじ・頭径まで確認するのが大切です。
長さは取付材の厚み、固定材へ入る範囲、裏側への貫通を順番にチェック。薄板や端部、硬い木では、下穴とスリムビスも組み合わせると木割れを防ぎやすくなります。
迷ったときは、メーカー公式表と手元のパッケージを照合し、同じ材料の端材で1本試してから本番へ進みましょう♪
ドリボー 今回のサイズ表と選び方を参考に、作品の板厚と使う場所に合うコーススレッドを選んでください。
ぴったりの1本で、木工DIYを安全に進めましょう♪
